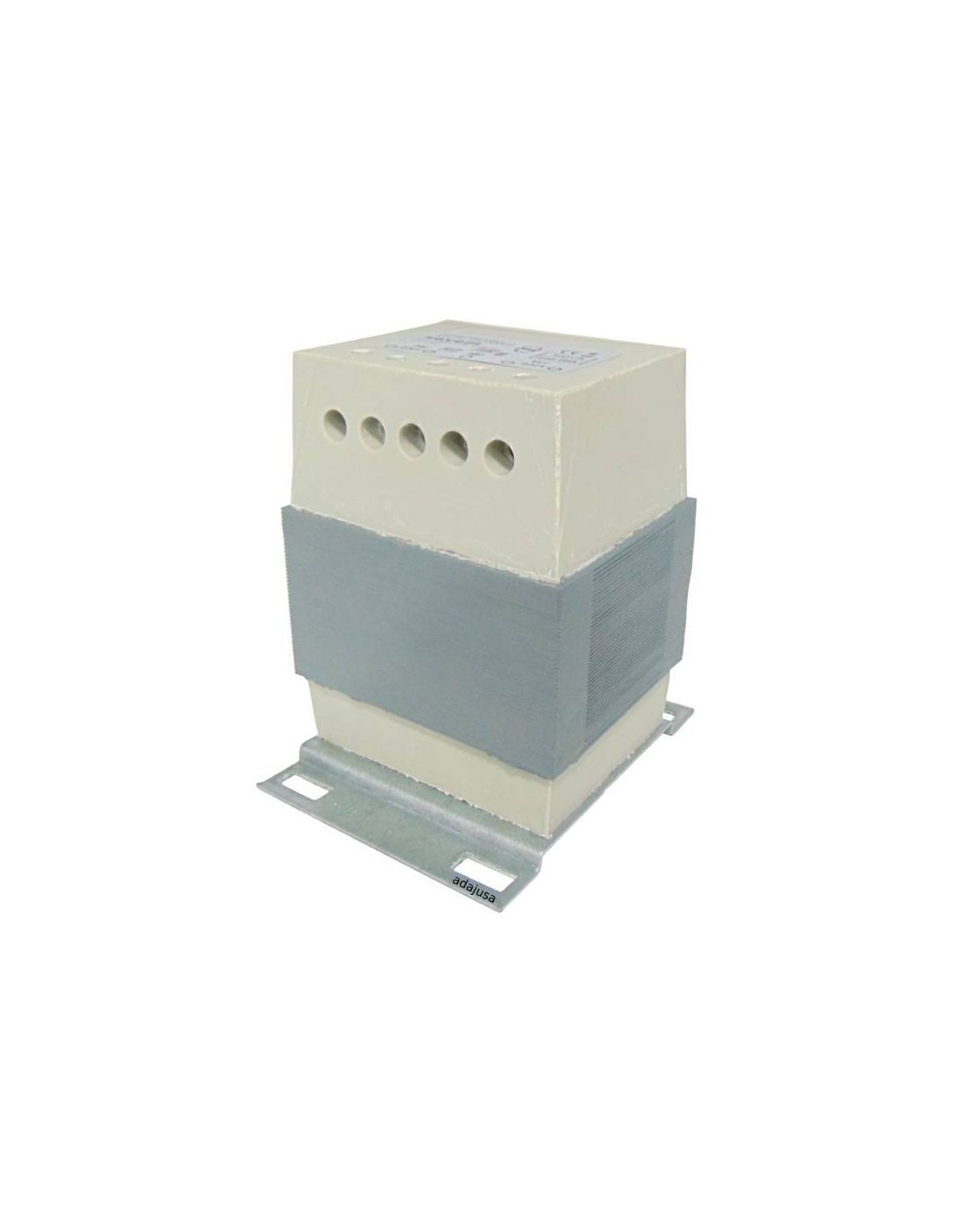

Transformador 2500VA E:230/400V S:115/230V

Transformador monofásico transformador separador para controlo e funcionamento, encapsulado em resina, transformador com duas tensões de saída possíveis, cada uma delas seleccionável por meio de jumpers.

Transformador monofásico entrada 230/400Vac e saída 115V/230Vac, potência 2500VA. Transformador encapsulado em resina, com grau de protecção IP-20. Dependendo de como os dois secundários de saída estão ligados, o transformador pode fornecer 115Vac, com uma corrente de 21,73 A (corrente aparente), ou 230Vac, com uma corrente de 10,86 A (corrente aparente).

A principal aplicação deste tipo de transformador é para comando e controlo na automação industrial, e para aplicações gerais. Destinam-se a fornecer dispositivos eléctricos onde é necessário o isolamento galvânico entre circuitos.

Este tipo de transformador é reversível.

Características técnicas do transformador:

• Referência: MI-2500-3
• Tensão primária do transformador: 230/400V
• Tensão secundária (de saída) do transformador: 115/230V, seleccionável por jumper
• Potência do transformador: 2500 VA
• Corrente máxima (saída do transformador): 21,73 / 10,86 A, jumper seleccionável
• Enrolamentos: fio de cobre, classe térmica N 200ºC
• Selecção: voltagens seleccionáveis por jumper
• Ligação secundária: em série-paralela
• Isolamento: Classe térmica B 130ºC
• Frequência: 50/60 Hz
• Protecção: IP-20
• Tensão de teste do transformador
  • 5 KV entre enrolamentos
  • 2,5 KV entre os enrolamentos e o solo
• Temperatura ambiente: Ta= 25ºC
• Encapsulamento do transformador: resina auto-extinguível
• Montagem do transformador: por meio de parafusos
• Certificado: UNE-EN61558

Para outros tipos e modelos de transformador, consulte-nos por favor.

Ligação eléctrica
