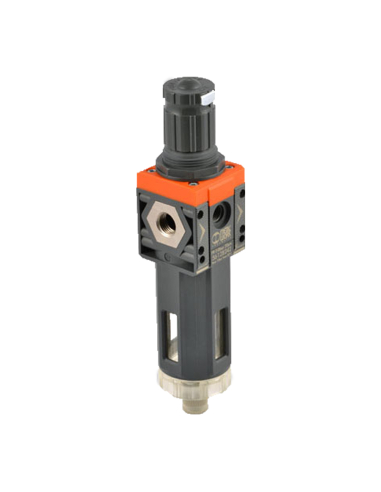

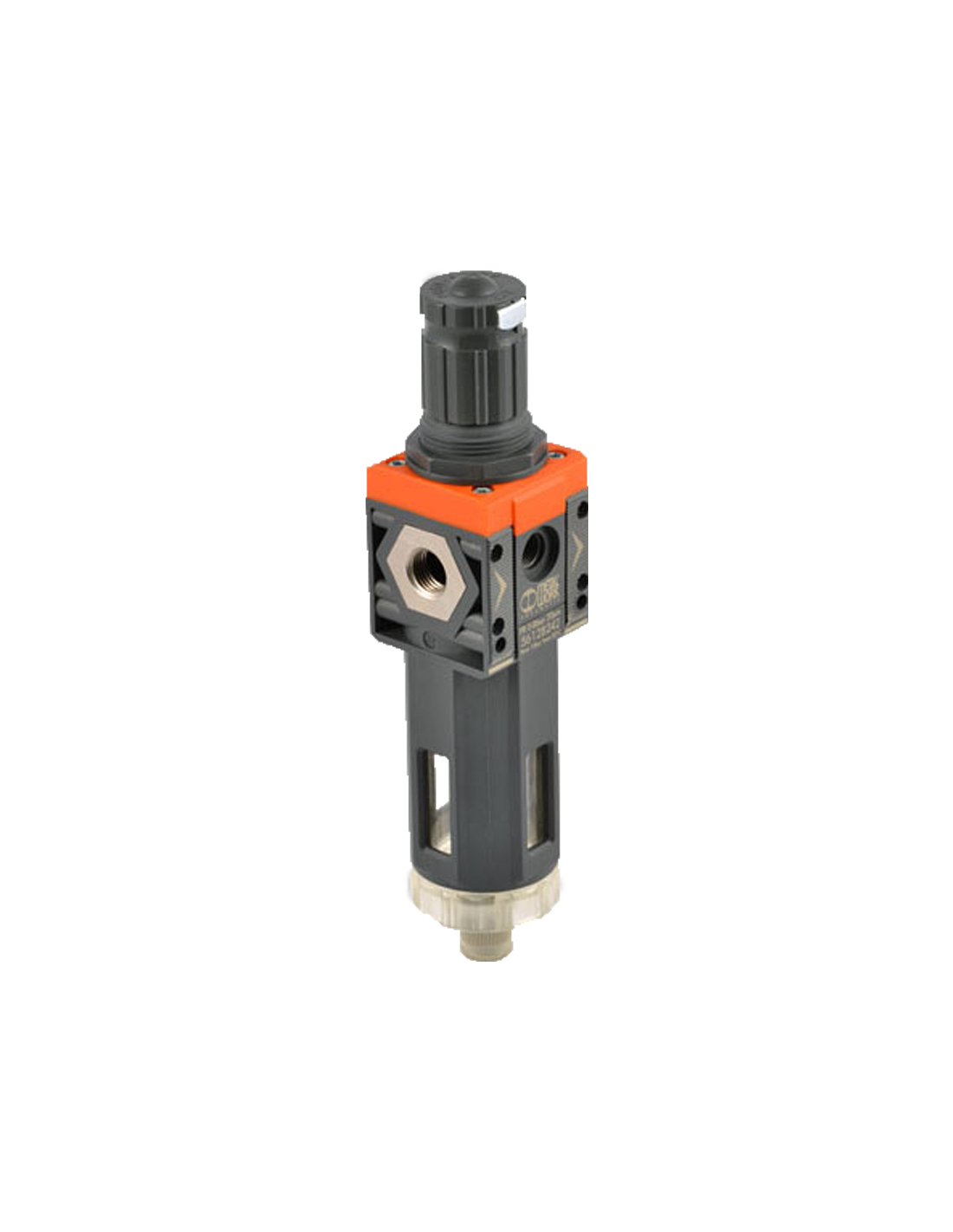

Filtro-regulador pneumático 3/8 0-4 bar dreno semiautomático Série Syntesi - Metal Work

Unidade de filtragem com regulador de pressão pneumático 3/8, composto por 1 elemento (filtro-regulador) com purga semiautomática. Este dispositivo combina em uma única unidade as funções de filtração, separação de condensação e regulador de pressão. A margem de regulação da pressão pneumática está entre 0 e 4 kg/cm2, o grau de filtragem é de 5 μm.
Entre as principais características deste grupo de filtros, tem um ótimo desempenho de vazão em relação ao seu tamanho e peso reduzido, atendendo a demanda atual de miniaturização e desempenho. Criado em tecnopolímero e latão niquelado com excelente resistência à corrosão.
O tipo de purga é semiautomático com descarga de condensado, independente da pressão e vazão.

Nota: o manómetro não está incluído no fornecimento, deve ser encomendado separadamente.

Caracteristicas:

• Fabricante: Metal Work
• Referência: FR SY1 3/8 5 04 RMSA
• Código: 5613B123
• Tamanho da rosca: 3/8"
• Tamanho do Grupo: Tamanho 1
• Campo de regulação: 0 a 4 bar .
• Pressão máxima de entrada: 15 bar .
• Dreno manual de condensado e dreno automático quando a pressão é removida.
• Válvula de purga de sobrepressão incorporada.
• Grau de filtração: 5μm.
• Capacidade do copo: ^30cm3
• Taxa de fluxo a 6,3 bar (0,63 MPa; 91 psi) ∆P 0,5 bar (0,05 MPa; 7 psi) ( Nl/min): 800
• Taxa de fluxo a 6,3 bar (0,63 MPa; 91 psi) ∆P 1 bar (0,1 MPa; 14 psi) ( Nl/min): 2000
• Alívio da vazão de descarga, a 6,3 bar (0,63 MPa; 91 psi) ( Nl/min): 70
• Taxa de fluxo de entradas de ar adicionais a 6,3 bar (Nl/min): 500
• Tamanho da rosca para manômetro: 1/8"
• Parafusos de fixação à parede: M4x45.
• Posição de montagem: Vertical.
• Temperatura de trabalho: -10 a +50ºC.
• Incluído: passagem total na descarga zerando a pressão de entrada e botão desbloqueável.

Para outros tamanhos ou referências: consultar.

Material para uso profissional, instale de acordo com as normas vigentes no local de instalação.

Para mais informações, pode descarregar a ficha técnica clicando no separador "Arquivos Adjuntos".
