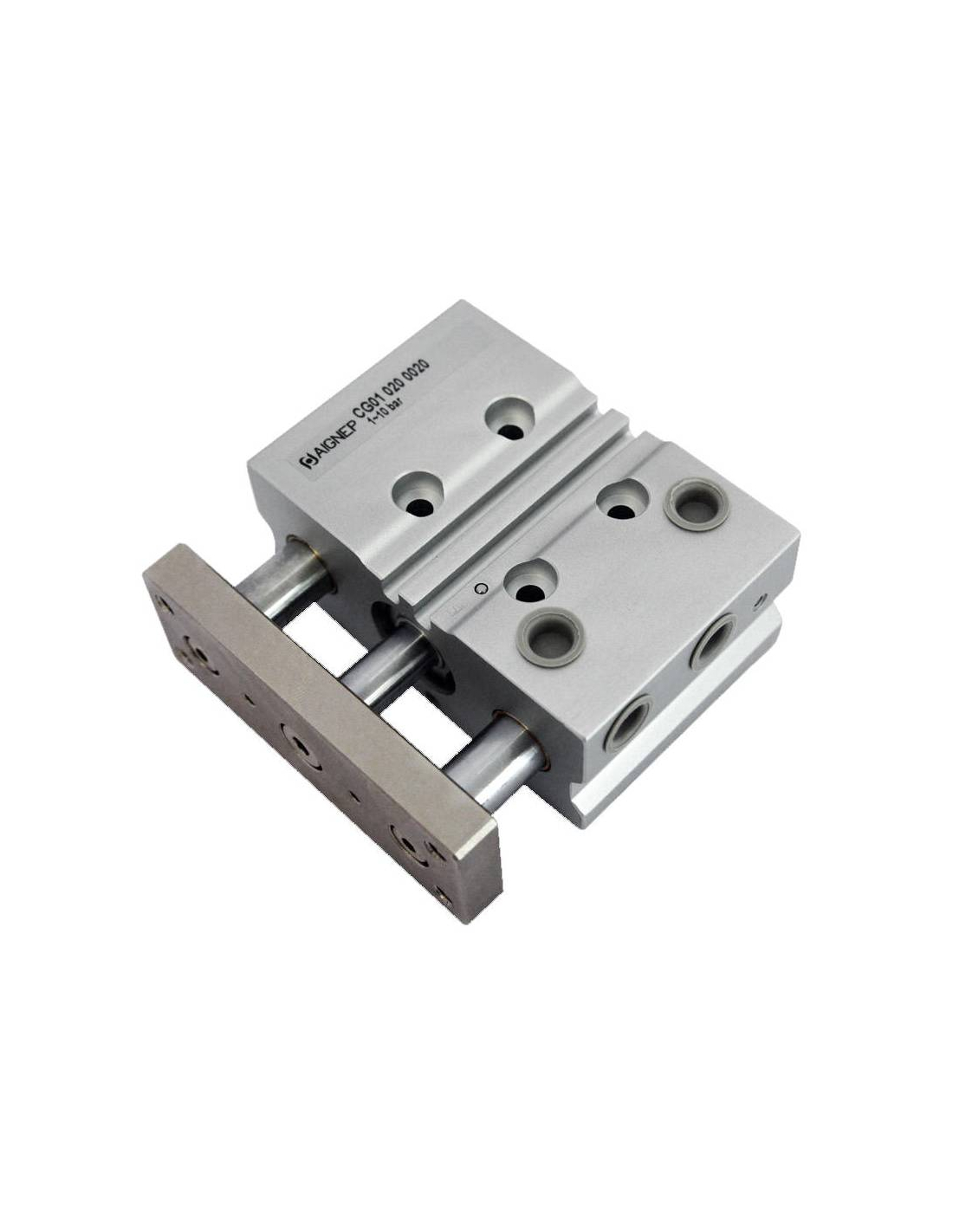

Cilindro pneumático compacto de guia dupla, diâmetro 50 mm e curso 25mm, duplo efeito magnético. Eles são projetados para aplicações onde o espaço é limitado e é necessário um cilindro com guias internas e uma estrutura robusta, mas compacta. Solução de guiamento através de buchas de bronze fixadas nas hastes guia.
Esses cilindros são construídos com materiais de alta qualidade, corpo em liga de alumínio e haste em aço, o que lhes confere alta resistência e confiabilidade. Além disso, seu design conta com gaxetas e amortecimentos em NBR, o que garante operação eficiente e longa vida útil. Caracterizam-se pela possibilidade de fixação em vários lados por diferentes métodos, alimentação pneumática em ambos lados, ranhuras de sensor duplo, tanto na parte superior quanto na inferior.
São ideais para sistemas automatizados, manipuladores e robótica, onde é necessária uma guia compacta para manter o alinhamento da haste e o movimento estável.
O cilindro está preparado para a montagem de detectores magnéticos e diversos acessórios. O fornecimento inclui apenas o cilindro de dupla ação, os demais acessórios devem ser encomendados separadamente. Opção com rolamentos de esferas mediante solicitação
Os cilindros da série CG01 da marca Aignep são compatíveis e substituíveis com os da marca SMC e outras marcas como AirTac, Airon, Mindman , Metal Work .
Características técnicas do cilindro pneumático:
- Fabricante: Aignep
- Referência do fabricante: CG010500025
- Diâmetro e curso: Ø50x25 mm
- Tipo: Cilindro pneumático guiado compacto de dupla ação
- Tipo de fluido: Ar comprimido (lubrificação não necessária)
- Pressão operacional: 1 - 10 bar
- Juntas e amortecedores: NBR
- Tipo de construção: Haste de aço
- Rosca de conexões de ar: 1/4
- Diâmetro da haste: 20mm
- Temperatura de funcionamento: -5ºC (sem congelamento) a +60ºC
- Faixa de velocidade do êmbolo: 50 - 500 mm/seg
- Carga de trabalho lateral máxima permitida (W): 296N
- Torque de rotação máximo permitido (T): 13,0Nm
- Precisão anti-torção (θ): ±0,05°
- Peso: 3240g
Gráficos para uso como parada para cilindros CG01 (Ø 12 ÷ 32)
Gráficos para uso como elevador para cilindros CG01 (Ø 12 ÷ 32)
Material de uso profissional, instalar de acordo com as normas vigentes no local de instalação.
Para mais informações você pode baixar a ficha técnica clicando na aba “Anexos”
