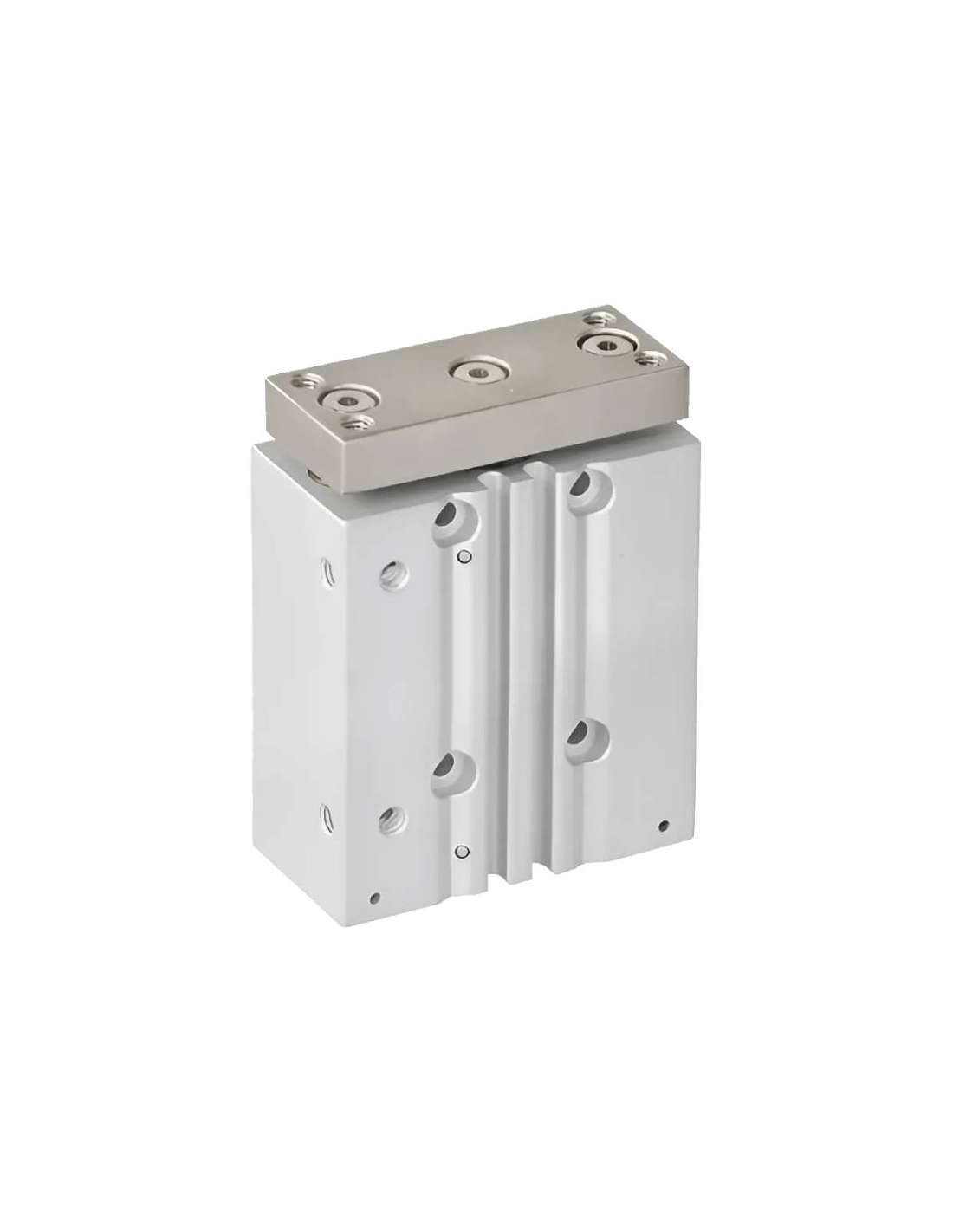

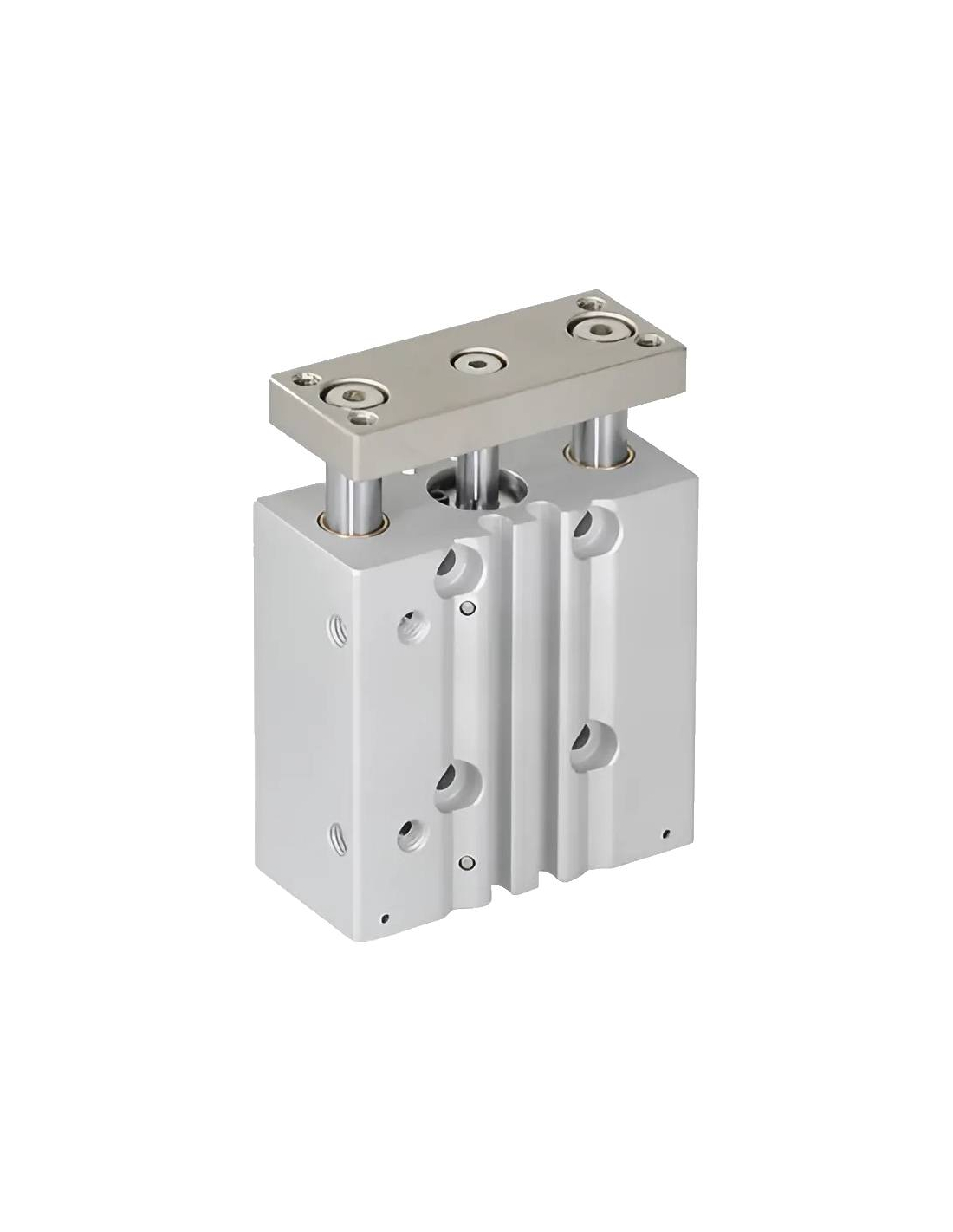

Cilindro pneumático compacto de guia dupla bucha deslizante de dupla ação 25x50mm - Mindman

Cilindro pneumático compacto com guia dupla de diâmetro 25 mm e curso 50 mm, duplo efeito magnético. Eles são projetados para aplicações onde o espaço é limitado e é necessário um cilindro com guias internas e uma estrutura robusta, mas compacta. Cilindro multiconexão que permite montagem em ambas as direções. Solução de guiamento utilizando buchas deslizantes em liga de bronze acopladas a hastes de aço.


Esses cilindros são construídos com materiais de alta qualidade, corpo em liga de alumínio e haste em aço, o que lhes confere alta resistência e confiabilidade. Além disso, seu design conta com juntas NBR e amortecimento da haste, o que garante operação eficiente e longa vida útil. Caracterizam-se pela possibilidade de fixação em vários lados por diferentes métodos, alimentação pneumática em ambos lados, ranhuras de sensor duplo, tanto na parte superior quanto na inferior.


São ideais para sistemas automatizados, manipuladores e robótica, onde é necessária uma guia compacta para manter o alinhamento da haste e o movimento estável.

O cilindro está preparado para a montagem de detectores magnéticos e diversos acessórios. O fornecimento inclui apenas o cilindro de dupla ação, os demais acessórios devem ser encomendados separadamente.

Os cilindros da série MCGS da marca Mindman são compatíveis e substituíveis pela marca SMC e outras marcas, como AirTac, Airon, Aignep , Metal Work .




Características técnicas do cilindro pneumático:

• Fabricante: Mindman
• Referência: MCGS-03-25-50
• Diâmetro e curso: Ø25x50 mm
• Tipo: Cilindro pneumático guiado compacto de dupla ação
• Tipo de fluido: Ar comprimido (lubrificação não necessária)
• Pressão operacional: 1 - 10 bar
• Juntas e amortecedores: NBR
• Amortecimento: Com disco de amortecimento elástico
• Tipo de construção: haste de aço carbono
• Rosca de conexões de ar: 1/8
• Diâmetro da haste: 12mm
• Temperatura de funcionamento: -5ºC a +60ºC (sem congelamento)
• Faixa de velocidade disponível: 50 - 500 mm/seg
• Carga de trabalho lateral máxima permitida (W): 46N
• Torque de rotação máximo permitido (T): 1,47Nm
• Precisão de estabilização (θ): ±0,07°
• Peso: 1300g

Material de uso profissional, instalar de acordo com as normas vigentes no local de instalação.

Para mais informações você pode baixar a ficha técnica clicando na aba “Anexos”
