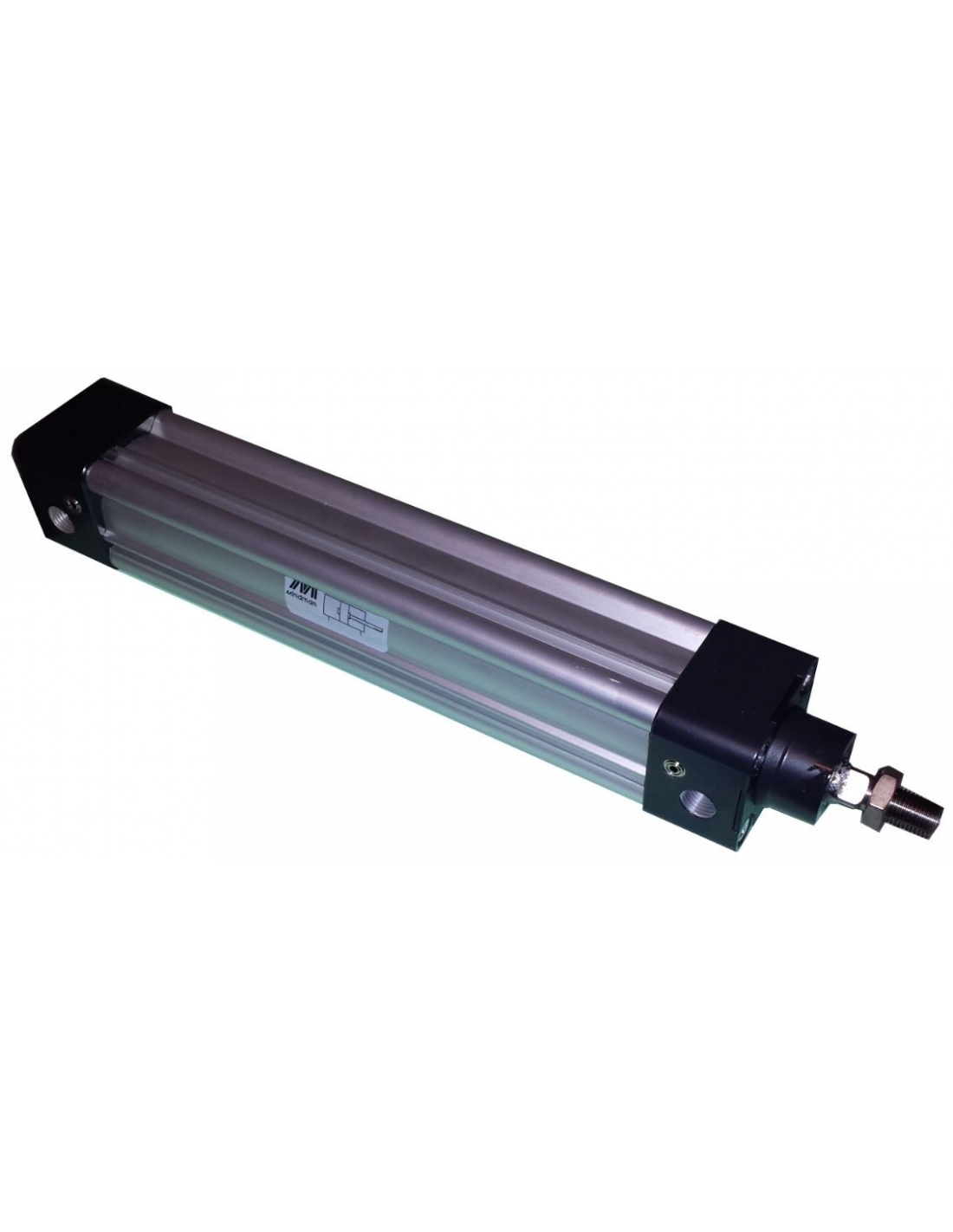

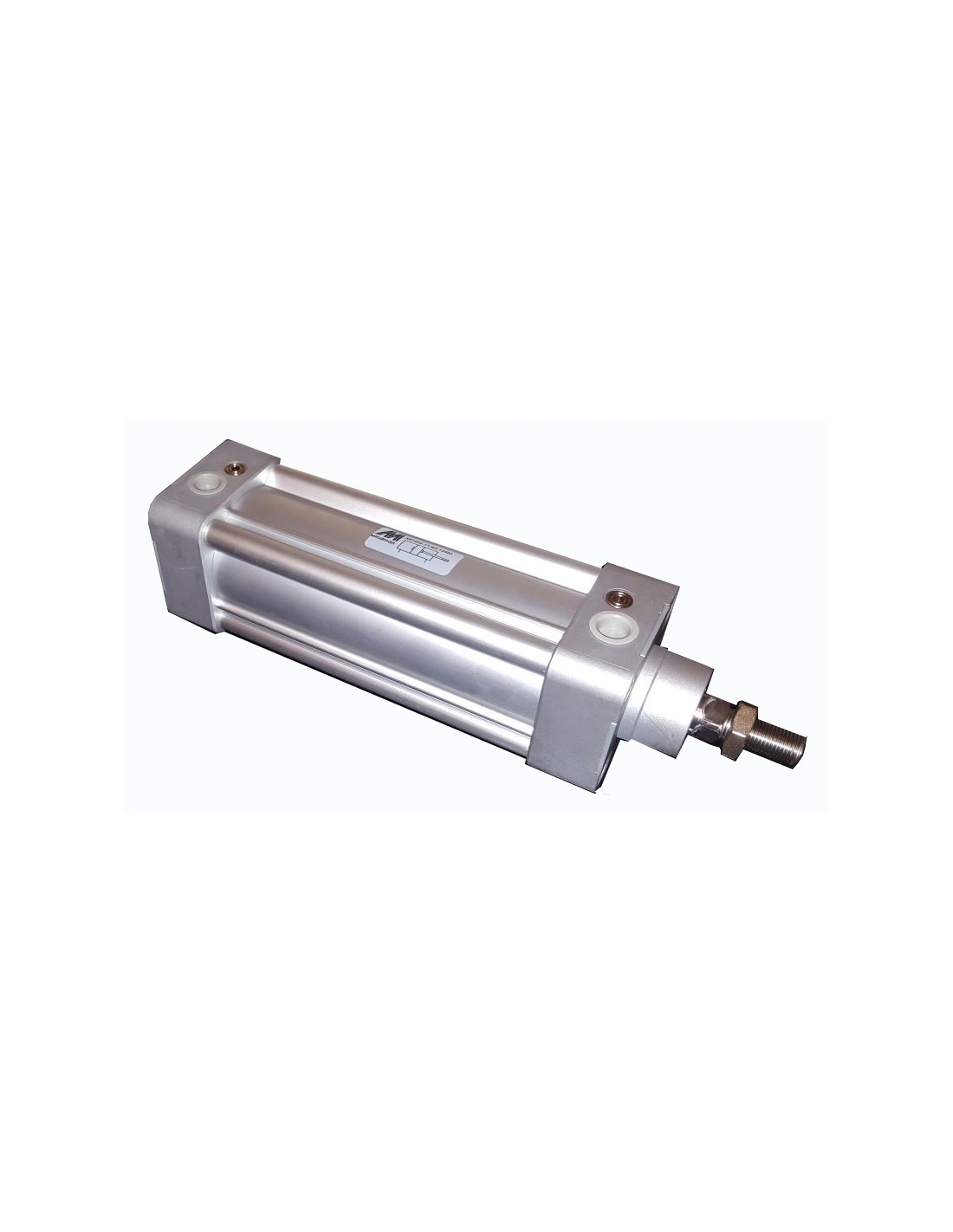

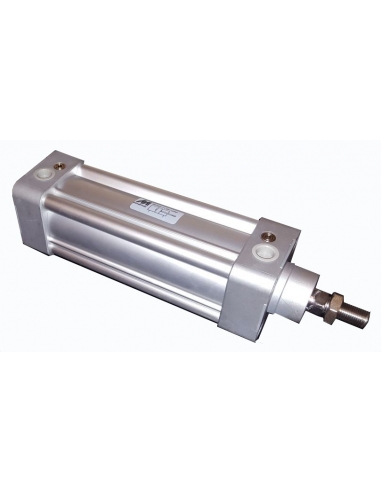

Cilindro 32x25 duplo efeito - Mindman

Diâmetro do cilindro pneumático 32 mm de curso 25mm, efeito duplo com amortecimento pneumático e preparado para detecção magnética. O cilindro pneumático é fabricado de acordo com a ISO 15552 (Ex ISO 6431), com uma jaqueta de alumínio. Haste em aço cromado. Ampla gama de acessórios para montagem pneumática do cilindro.

Características técnicas do cilindro pneumático:

• Fabricante: Mindman.
• Referência: 281MCQI2110320025M
• Diâmetro & Curso: .32x25 mm.
• Tipo: Cilindro pneumático de duplo efeito.
• Amortecedor: pneumático.
• Tipo de fluido: Ar com ou sem lubrificação.
• Padrão de fabricação: ISO 6431.
• Pressão máxima de funcionamento: 10 Bar.
• Tipo de juntas: NBR.
• Temperatura de operação: -10oC a +80oC.
• Tipo de construção: Haste de aço cromado, camisa de alumínio.
• Linha Vastago: M10x1.25
• Diâmetro da haste: 12mm
• Segmento de conexões pneumáticas: G 1/8

Tabela de Forças Teóricas Máximas de Cilindros 32mm

• Força de pressão 4 barras: 32,2 Kg.
• Força de tração de pressão 4 barras: 27,6 Kg.
• Força de pressão 6 bar: 48,3 Kg.
• Força de tração de pressão 6 bar: 41,5 Kg.
• Força de pressão 8 barra: 64,3 Kg.
• Força de tração de pressão 8 barras: 55,3 Kg.

As forças anteriores são sempre teóricas e no sentido de impulso de haste.

Material para uso profissional, instale em conformidade com as normas vigentes no local de instalação.

Para expandir as informações, você pode baixar a folha de dados clicando na guia "Arquivos Adjuntos"
