Bloco contacto aberto (1 NA) e contacto fechado (1 NF) com colar de fixação para montagem em cabeças de botão de pressão e seletor de plástico da série HARMONY XB5 com 22 mm de diâmetro.
Este bloco de contacto Harmony ZB permite uma substituição e configuração rápidas e fáceis de botões de pressão e selectores. É facilmente instalado ou substituído nas unidades da série Harmony XB5 por clipe e liga-se aos circuitos de controlo através de terminais de parafuso simples. Protege os operadores do contacto inadvertido com circuitos sob tensão graças ao seu grau de proteção IP20. A sua elevada resistência reduz a manutenção e os danos na instalação. Apresenta um esquema de cores claras. Os terminais de ligação de parafuso garantem uma elevada resistência às vibrações, tornando-o adequado para instalação em máquinas expostas a impactos elevados.

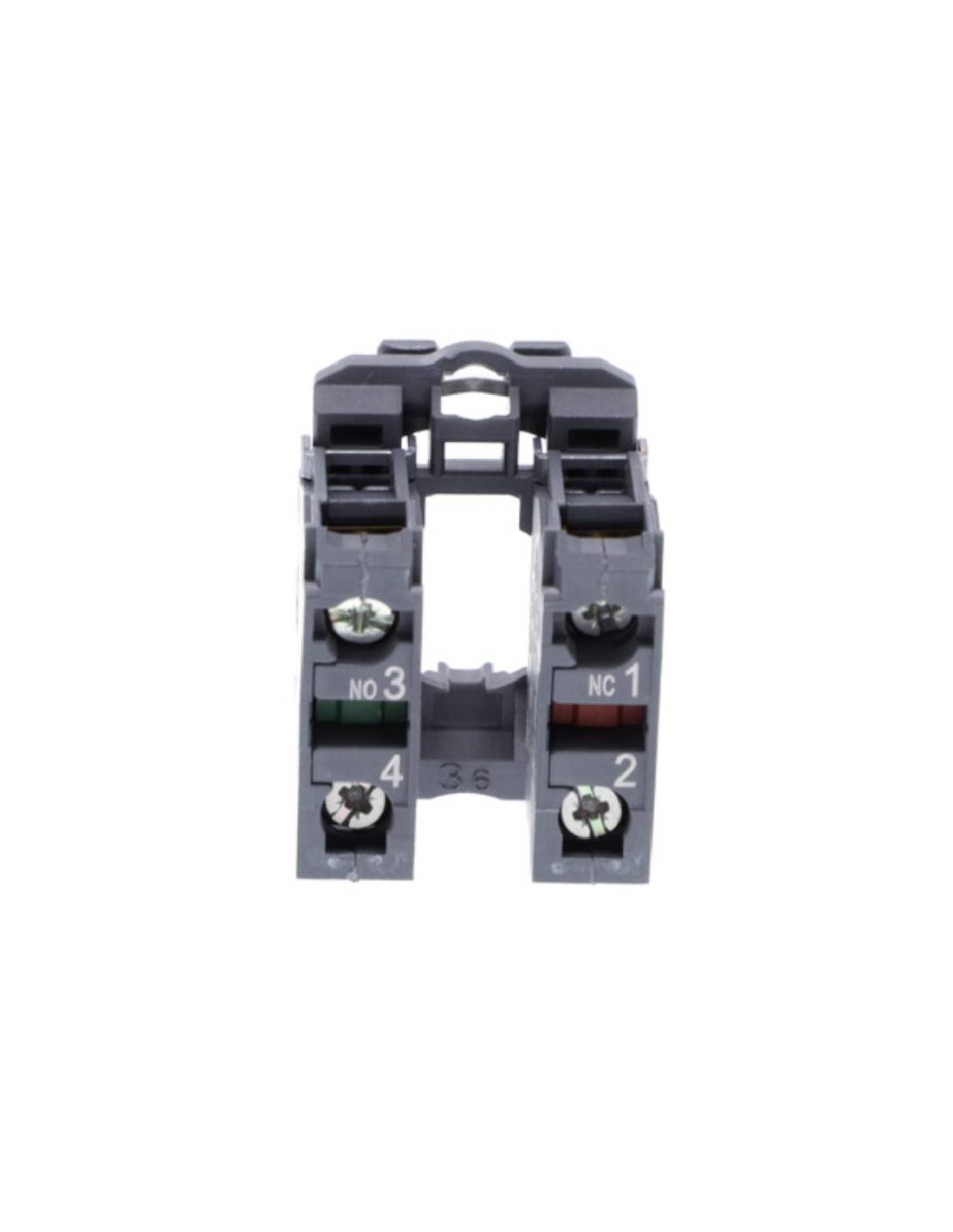

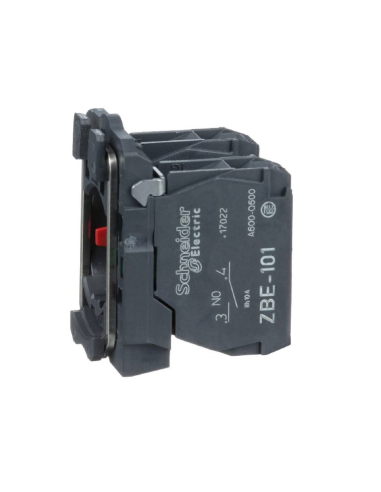

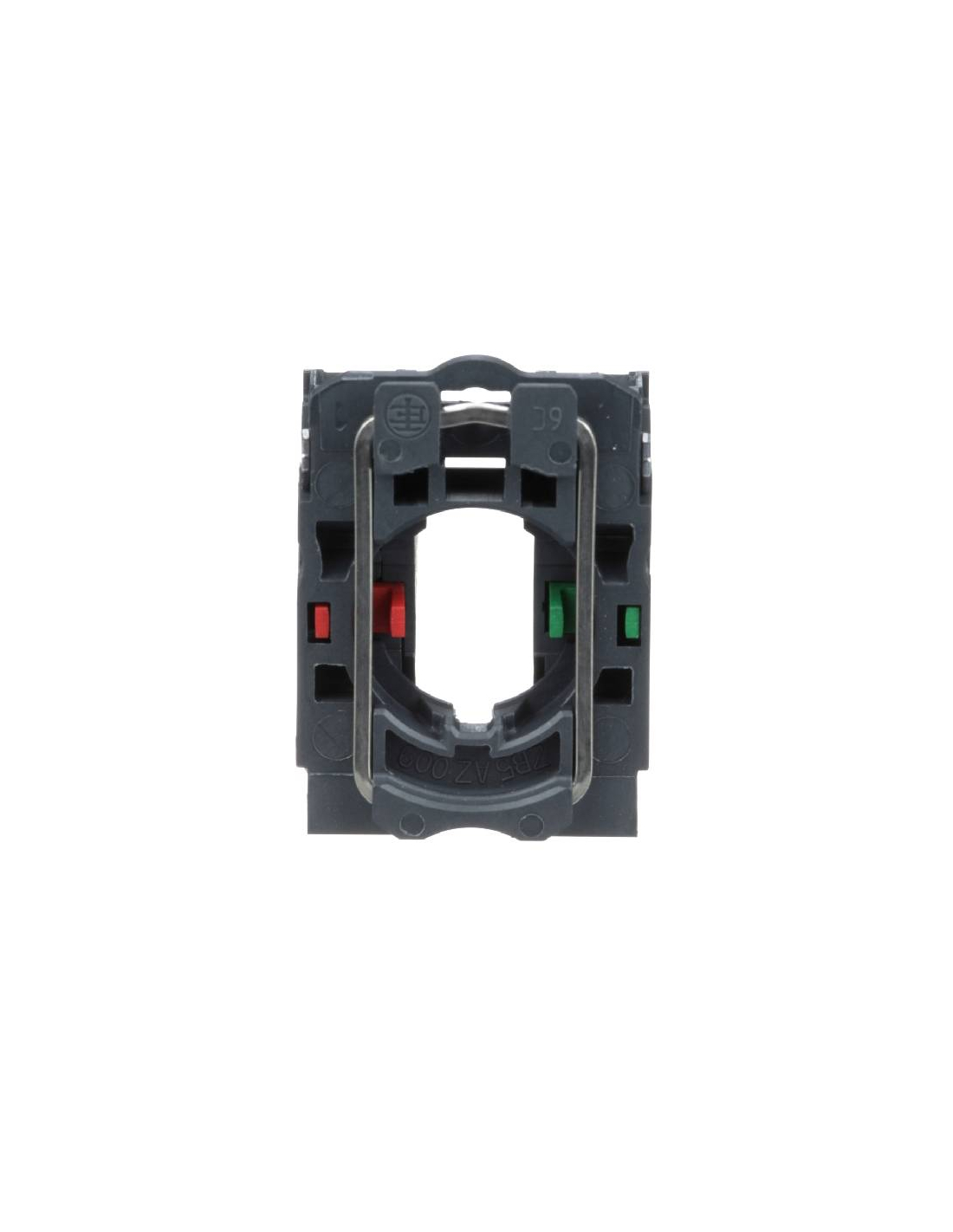

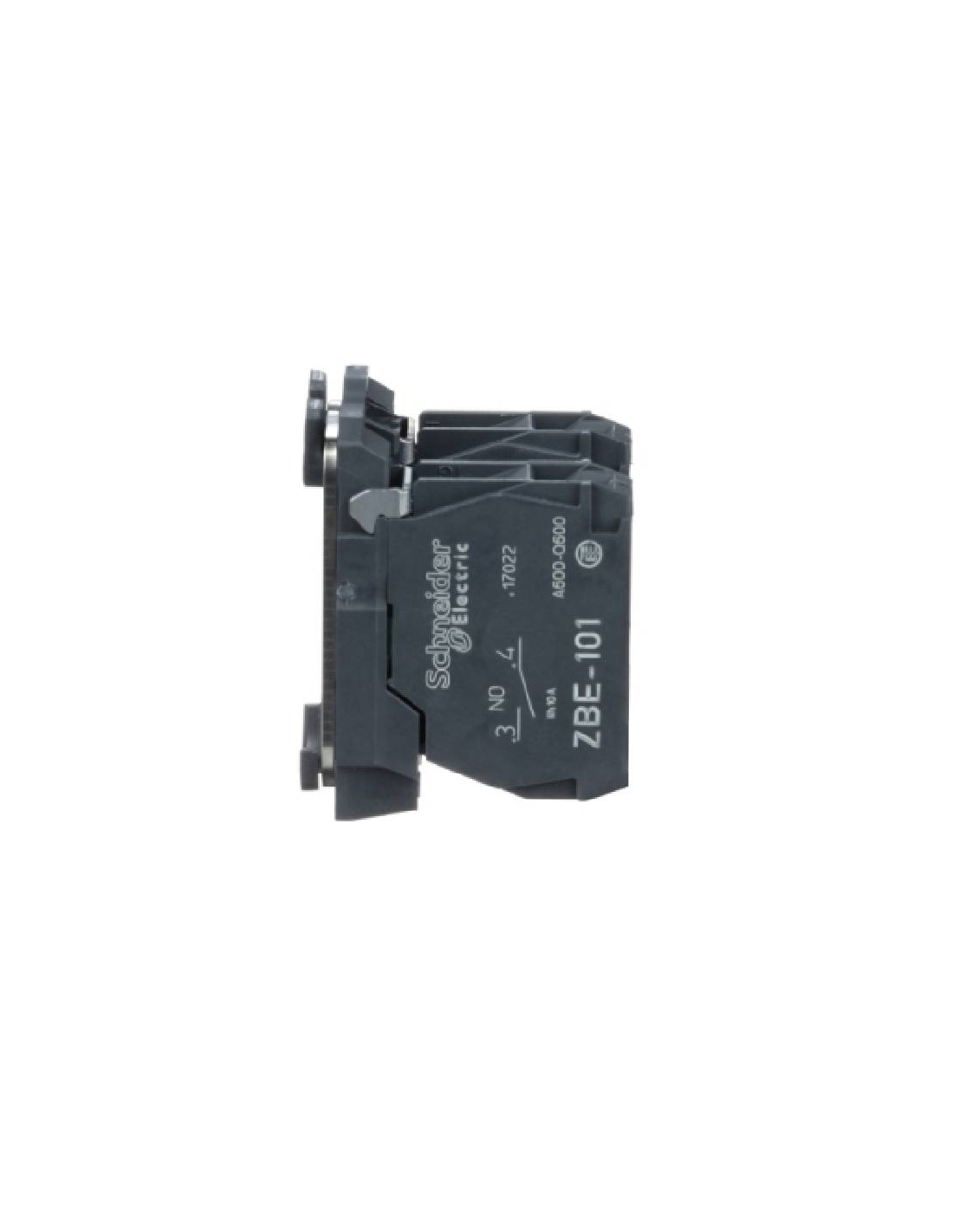

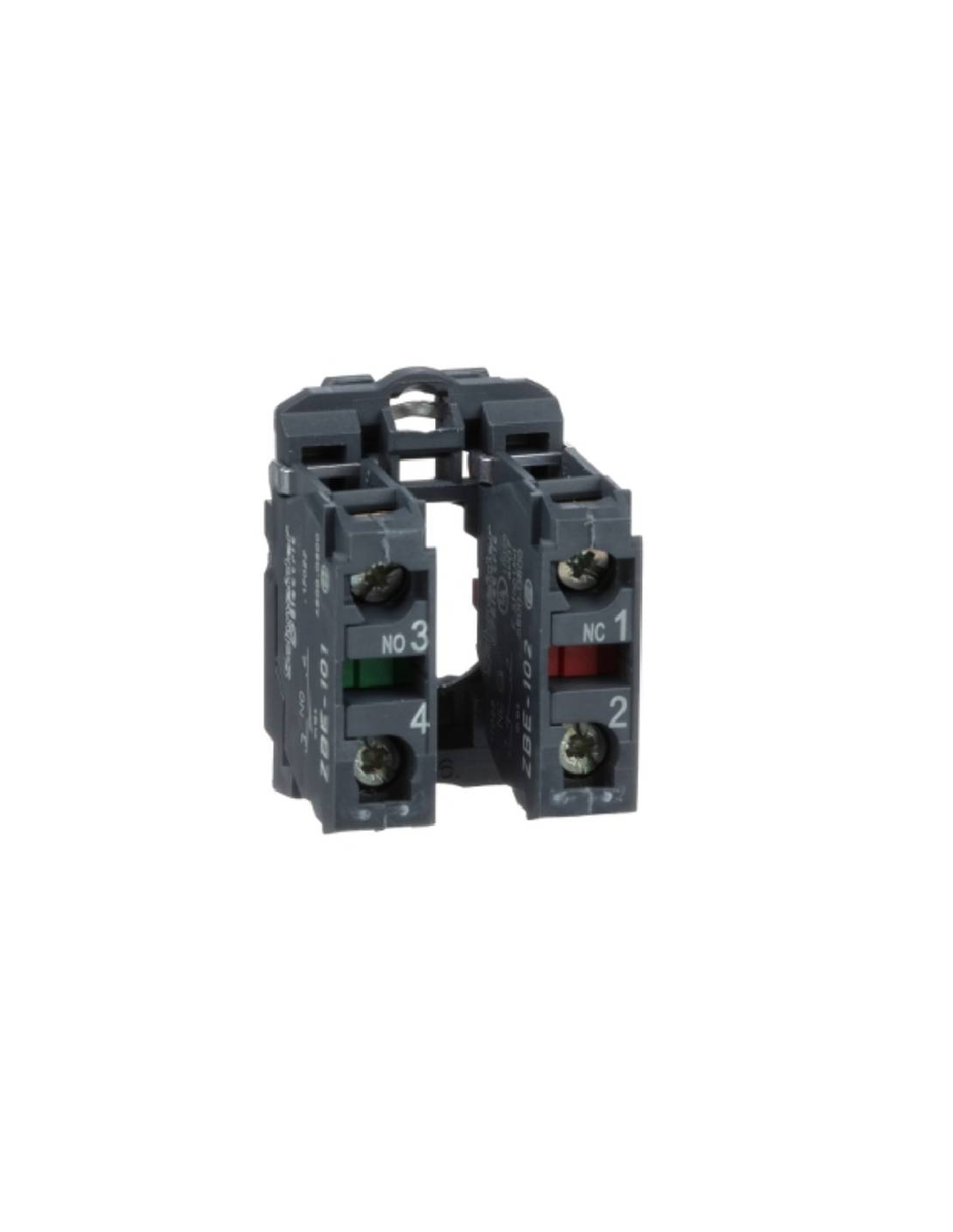

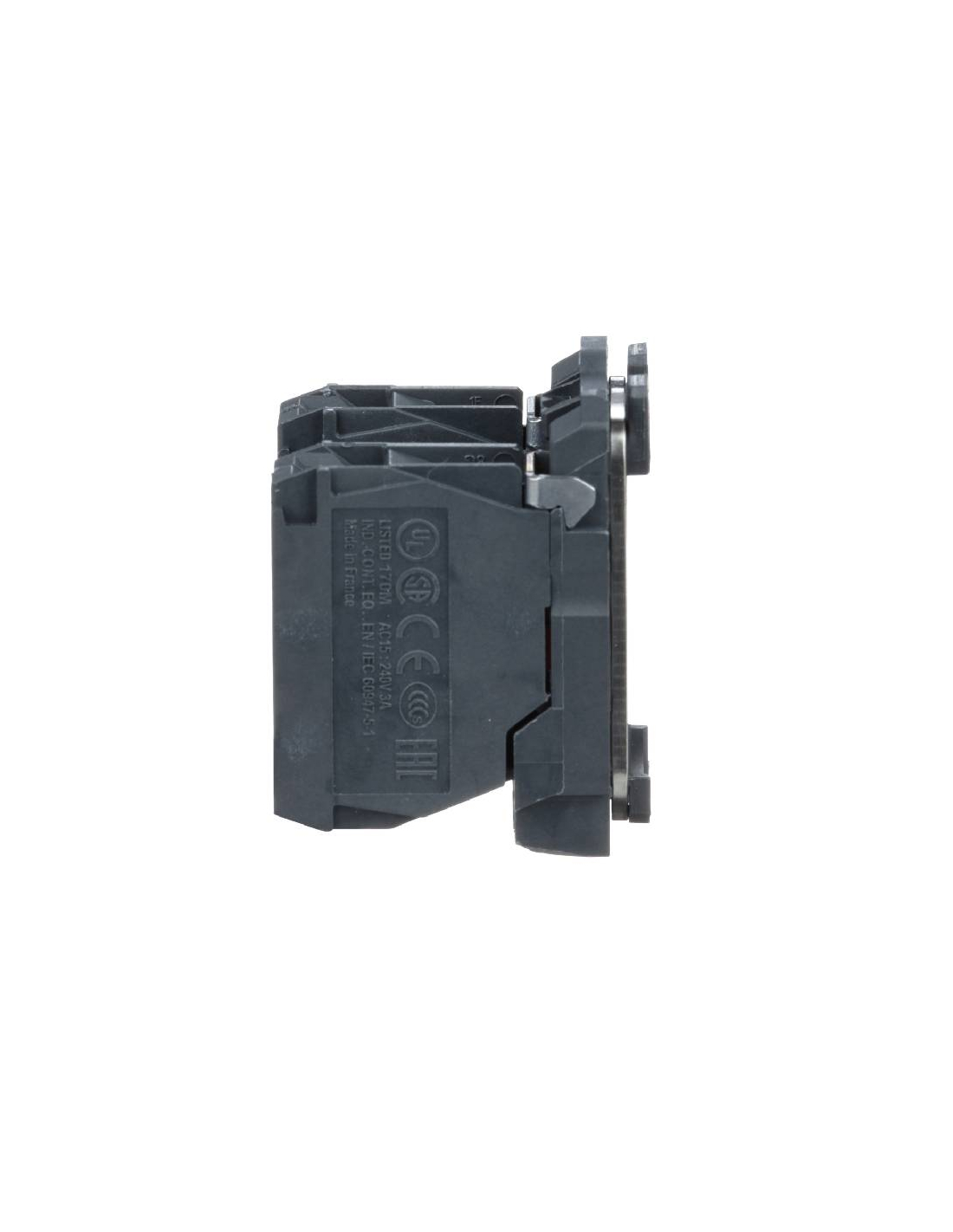

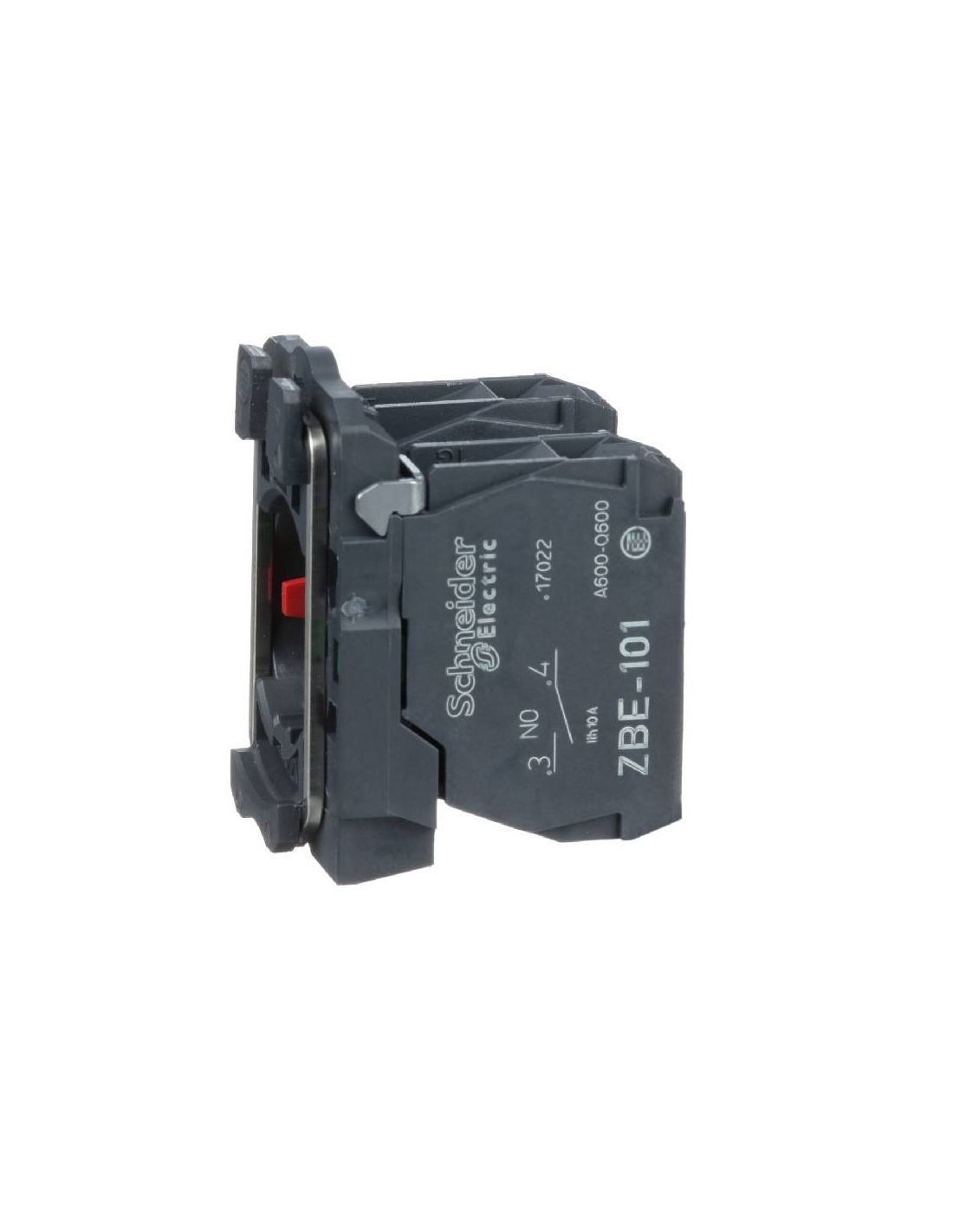

O fornecimento inclui o corpo completo: um bloco de contacto aberto (ZBE101), um bloco de contacto fechado (ZBE102) e uma base de plástico ou anel de fixação (ZB5AZ009) que permite ligar as cabeças XB5 aos blocos de contacto.
Caraterísticas:
- Fabricante: SCHNEIDER
- Número da peça: ZB5AZ105
- Tipo de contacto: Aberto + Fechado (1NO + 1NC)
- Funcionamento do contacto: Corte lento
- Proteção contra curto-circuitos: 10A Fusível de cartucho tipo gG
- Corrente térmica convencional: 10A
- Tensão nominal de isolamento: 600V
- Tensão de pico suportada: 6kV
- Corrente nominal de funcionamento: 3A a 240V, AC-15 / 6A a 120V, AC-15 / 0,1A a 600V, DC-13 / 0,27A a 250V, DC-13 / 0,55A a 125V, DC-13 / 1,2A a 600V, AC-15
- Durabilidade mecânica: 10000000 ciclos
- Temperatura de funcionamento: -40...70C
- Graus de proteção: IP20
- Terminais: Parafuso
Dimensões:
Para mais informações, pode descarregar a ficha técnica clicando no separador "Anexos".
Material para uso profissional, deve ser instalado por pessoal qualificado em conformidade com os regulamentos em vigor no local de instalação.
